Modélisation 3D
À partir des informations recueillies par nos chargés d’affaires (relevé de cotes sur sites et calculs), nos dessinateurs industriels rassemblent les caractéristiques des différents éléments à prendre en considération et les modélisent sur ordinateur grâce à un logiciel de modélisation 3D. Nous donnons ainsi naissance à votre projet sous une représentation tridimensionnelle !
Objectifs de la modélisation 3D
La représentation en 3D réalisée par notre équipe de dessinateurs industriels a plusieurs objectifs complémentaires :
- étudier l’ergonomie du process en visualisant l’installation des équipements,
- spécifier les équipements et les éléments de tuyauterie,
- vérifier par le calcul la tenue des principales lignes de tuyauteries et autres éléments présents dans l’installation.
Cette représentation en trois dimensions représente donc un véritable enjeu. Elle est garante de la qualité de vos process, que votre activité concerne le secteur agroalimentaire, la pharmaceutique, la chimie ou encore la papeterie.
Des outils au service de votre projet
Notre PROCESS de modélisation est en lien direct avec la phase exécution. Pour ce faire nous utilisons plusieurs logiciels nous permettant d’arriver à un très bon résultat.
Conception automatisée d’ossatures
Créer et simuler rapidement des modèles 3D de vos conceptions d’ossatures soudées.
Interopérabilité BIM
Consulter et créer des données Revit lorsque vous participez à des projets BIM.
Tôlerie
Concevoir et préparer des produits de tôlerie complexes pour la fabrication.
Conception de familles REVIT
Concevoir des familles sur mesures et les réutiliser dans une maquette REVIT.
AutoCAD P&ID :
Bibliothèque de symboles
- Equipements (p. ex. pompes, réservoirs et cuves)
- Piquages (p. ex. à bride et tuyères)
- Instruments (p. ex. vanne/robinet de contrôle, débitmètres et bulles)
- Composants intégrés (p. ex. vannes et réductions)
- Eléments autres qu'ingénierie (p. ex. renvois inter-folio, flèches de sens d'écoulement et autres éléments placés dans un dessin mais ne contenant pas de données à rapporter)
Ligne dynamique
- Lignes de tuyauterie (p. ex. segments de ligne principaux, segments de ligne secondaires)
- Lignes de signal (p. ex. électriques, hydrauliques et pneumatiques)
AutoCAD® Plant 3D :
Spécifications standard et personnalisables
Les spécifications des tuyauteries contiennent une source de contenu de tuyauterie provenant du catalogue de tuyauteries et sont utilisées au sein de projets Plant 3D et de projets P&ID basés sur les spécifications des tuyauteries. Elles contiennent des informations sur les composants de tuyauterie qui fonctionnent conjointement avec les mises à jour de spécification des tuyauteries, de sorte que les informations de propriété des modèles de tuyauterie et des dessins P&ID basés sur les spécifications des tuyauteries puissent être mises à jour. Dans le modèle 3D, si des modifications de la géométrie sont apportées au contenu, ces mises à jour peuvent être appliquées à des mises à jour de spécification des tuyauteries, de sorte que lorsqu'une spécification des tuyauteries a des ajouts ou modifications, elles sont transférées vers le modèle avec le dessin P&ID basé sur les spécifications des tuyauteries.
Création des lignes de tuyauterie
Chaque ligne pourra avoir une identification précise avec donnée telles que pression, température, fluide, etc…
Bibliothèque d’équipements et import de modèles depuis Autodesk Inventor
Skid tuyauterie, Charpente métallique, élément de structure, etc…

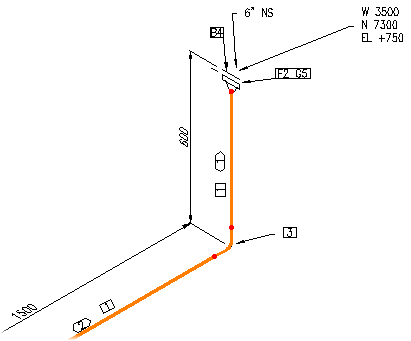

Création d’isométries de production
Il est possible de créer des dessins isométriques directement depuis la maquette 3D. Les documents utilisées pour la préfabrications peuvent être complétés par une nomenclature comprenant accessoires et robinetterie.
Autodesk Navisworks® :
Navigation en temps réel
Au fils des mise à jour, vous pourrez naviguer dans la maquette numérique tout en gardant un œil sur l’avancée de la conception. Le but étant de créer un lien de confiance et une validation au fils de l’eau sur les différents orientation prises lors de la conception à travers une visionneuse 3D gratuite.

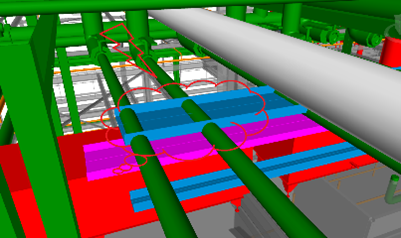

Détection d’interférences entre différentes maquettes numériques
Les différents corps état travaillant sur leur maquette respective. Il est possible de détecter les interférences entre les différents fichiers. Une réunion de synthèse met en évidence les collisions afin que chacun respecte un passage donné et fonctionnel.
Autodesk REVIT :
Produire des livrables de projet fédérés
Emission de plans d’ensembles. Logiciel BIM.
Votre activité nécessite la conception d’un outil adapté à votre process ? Faites appel à TECNITUB. Nos 25 années d’expertise dans le domaine de la tuyauterie industrielle vous garantissent des installations sur mesure.
